LA GASPARINI
Установка лазерной резки
HBDE
Недорогое комбинированное решение для раскроя плоских листов и труб
Раскрой листа происходит всегда на одном уровне
Длина обрабатываемой трубы 3 или 6 метров
Официальная гарантия и сервис от Steel Genius
Обработка профиля
| Точность позиционирования, мм/м | ±0,03 | |
| Диаметр | ◎, мм | 20 — 240 |
| ☐, мм | 20 — 230 | |
| U, мм | 50 — 200 (опционально)* | |
| L, мм | 30 — 100 (опционально)* | |
| Максимальная скорость подачи, м/мин | 80 | |
| Максимальная скорость вращения, об/мин | 80 | |
| Ускорение, G | 0,6 | |
| Максимальная нагрузка, кг | 150 | |
| Вес устройства, кг | 800 | |
Обработка плоского листа
| Рабочая зона, мм | 3.000 х 1.500 |
| Ход по Y, мм | 3.050 |
| Ход по X, мм | 1.524 |
| Ход по Z, мм | 100 |
| Максимальная нагрузка на стол, кг | 600 |
| Точность позиционирования, мм/м | ±0,03 |
| Повторяемость, мм | ±0,03 |
| Максимальная скорость перемещения, м/мин | 120 |
| Ускорение, G | 1,5 |
| Габариты (Д x Ш x В), мм | 8.840 x 2.260 x 2.170 |
| Вес, кг | 5.205 |
Компоненты от мировых брендов
Германия
SMC
Япония
YASKAWA
Тайвань
KH
Тайвань
PMI
Китай
BOCI
Китай
RAYCUS
Китай
TECHMECH
Китай
CYPCUT
Описание

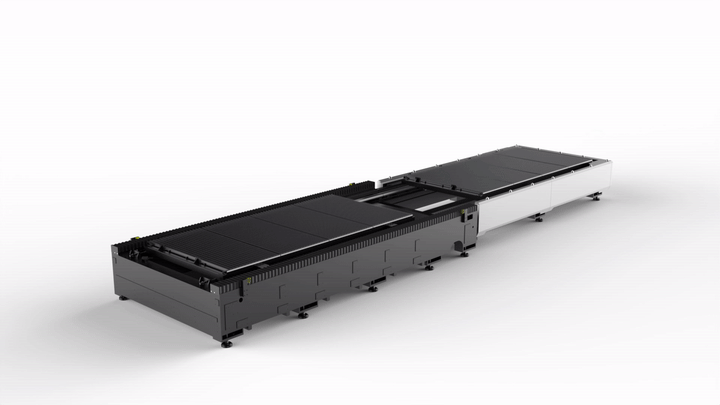

Резка листа
всегда на одном
уровне
- Для запуска обмена на двух платформах достаточно одного щелчка мыши.
- Одна платформа движется параллельно, а вторая поднимается над ней и опускается в точках резки и загрузки.
- После замены два стола остаются на одном уровне.
- Соответственно, вы будете получать одинаковое качество заготовок без необходимости корректировать режимы резанья, когда лист находится на разном уровне.
- Техническое обслуживание ощутимо дешевле, чем у гидравлического сменщика паллет.
ДОСТУПНЫЕ ТЕХНОЛОГИИ ОБРАБОТКИ
Нахождение центра круглой заготовки
FSCUT2000 и выше
Процесс сборки

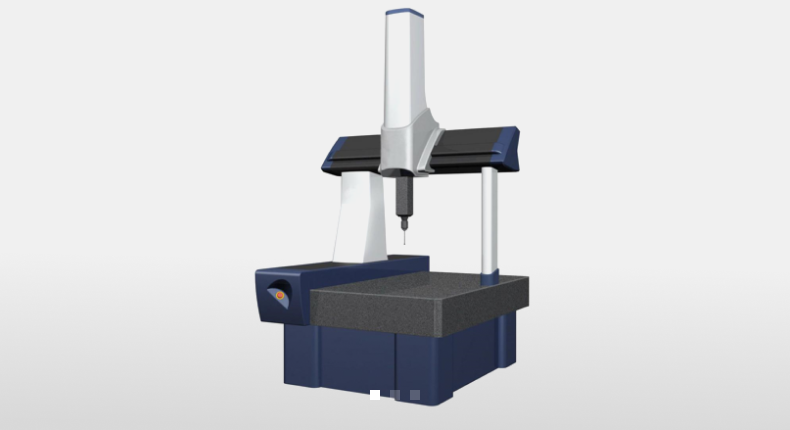

Трехкоординатная измерительная машина (КИМ) — это разновидность прибора, который может вычислять все виды геометрических форм и размеров в соответствии с точечными данными, получаемыми зондовой системой в трехмерном измеряемом пространстве.
Направляющие устанавливаются на опорные балки с использованием точного коллиматора, чтобы добиться максимальной прямолинейности конструкции. Точность установки влияет на точность самой машины, а также на долговечность узлов и агрегатов.
Далее, профессиональные специалисты устанавливают рейку-шестерню. Их положение регулируют с помощью циферблатного индикатора, чтобы убедиться в том, что по отношению к направляющим рейка и шестерня установлены правильно.

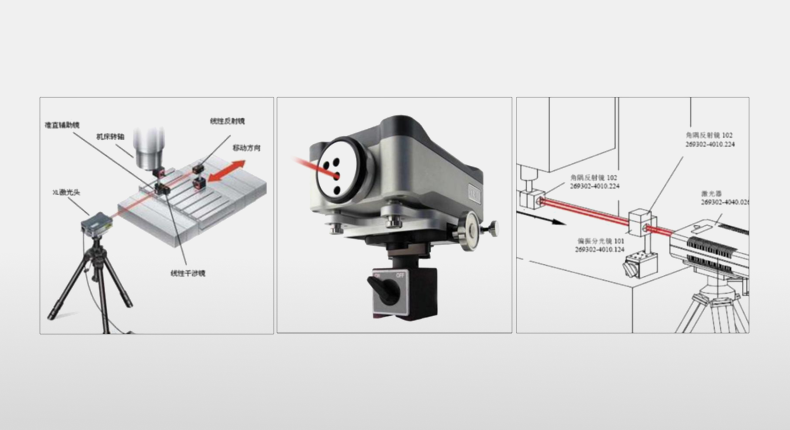

Для завершающих тестов и прецизионной калибровки используется лазерный интерферометр с различными преломляющими зеркалами для измерения линейного положения, скорости, угла, плоскостности, прямолинейности, параллельности и перпендикулярности.
О Steel Genius
Наша философия –мы не просто продавцы оборудования, а партнёры в вашем производственном процессе, обеспечивающие поддержку в течение всего срока эксплуатации оборудования.
Монтаж и пуско-наладка
Установка и запуск оборудования проводится опытными специалистами, регулярно проходящими обучение на Заводе-изготовителе
Обучение персонала
Инженер уедет только тогда, когда удостоверится, что персонал Заказчика способен самостоятельно эксплуатировать оборудование
Удаленное техническое сопровождение
В любое время, написав в мессенджеры или позвонив по телефону
Выездной ремонт или диагностика
От 48 часов с момента получения заявки
Запчасти в наличии
Склад в Москве, доставка 2-5 дней
