PENTA LASER

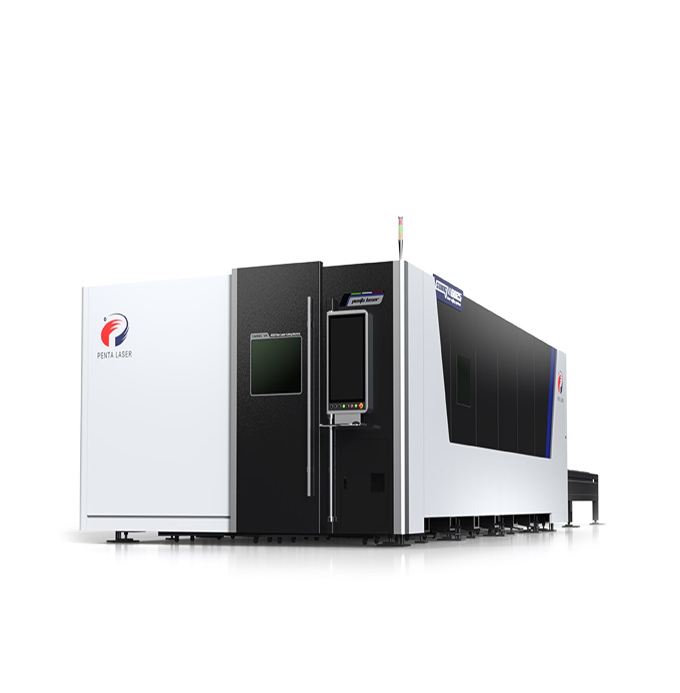

Установка лазерной резки

SWING VII

Это доступная, производительная и эффективная
машина для 2D-лазерной резки.

Запросить КП

Позвонить

MAX

Конструктив

Лазерная головка PRECITEC

Z32 – итальянская система ЧПУ

Двойное компьютерное управление

01/03

Лазерная головка PRECITEC

Данная лазерная головка показывает лучшие результаты формирования луча по сравнению с другими аналогами.
Имеет датчики обратной связи для всеобъемлющего контроля со стороны оператора, а также несколько степеней защиты для разных сценариев.
Опционально лазерная головка может комплектоваться адаптивным коллиматорным блоком.

Компоненты от
мировых брендов

Лазерный источник

(КНР | Россия)

RAYCUS | IPG

Режущая головка

(Германия)

PRECITEC | PENTA

Пропорциональный клапан

(Италия | Германия)

DIWAL | LANNY

Основание станка

(КНР)

PENTA LASER

Линейный мотор

(Германия)

KOLLMORGEN

Линейный энкодер

(Германия)

FAGOR

Линейные направляющие

(Германия)

BOSCH

Система ЧПУ - Z32

(Италия)

EL.EN GROUP

ПО на станке

(Италия)

EL.EN GROUP

ПО CAD/CAM

(Испания)

LANTEK

Опции и характеристики SWING VII

Параметр	Характеристики
Размер листа, мм	от 3.000 х 1.500 до 12.000 х 2.500
Мощность источника, кВт	от 3 до 20
Скорость холостого хода, м/мин	140
Ускорение, G	1,5
Точность позиционирования, мм/м	±0,03
Повторяемость, мм	±0,01

Опции SWING VII

Автоматический сменщик сопел

Камера центровки оптического тракта

Лазерная поворотная головка для резки фасок

Лазерная головка с адаптивным коллиматорным блоком

Специальный источник для резки меди

Исполнение электрошкафа, согласно нормам CE

Системы автоматизации и автоматические склады

Технология резки

Многоуровневые пробивки

Интеллектуальная врезка

Сверхскоростная резка

Резка при низком давлении

Резка под углом

Режим «Блестящая кромка на срезе металла»

Резка под острым углом

Раскладка с помощью камеры

Компенсация теплового фокуса

Многоуровневые пробивки

Функция позволяет сделать несколько последовательных импульсных прошивок, в случае, когда мощности лазерного источника достаточно для линейной резки толстого материала, но недостаточно для прошивки отверстия за 1 импульс.

У большинства производителей подобная технология использует не более 8 импульсов, а уникальная технология Penta может использовать до 20, что позволяет прокалывать более толстые металлы.

Интеллектуальная врезка

Импульсная врезка (Pulse piercing): хорошее качество, но медленно

Взрывная врезка (Blast piercing): быстро, но плохое качество

Интеллектуальная врезка (Smart Piercing): быстро и качественно

Сверхскоростная резка

При совместном использовании «Многоуровневых пробивок» + «Smart Piercing» + «Move up and down like a frog», получается добиться эффекта сверхскоростной резки.

Резка при низком давлении

Больше не требуется дорогостоящих высокобарных компрессоров для быстрой и качественной резки.

Резка под углом

Опциональная дополнительная ось лазерной головки позволит обрабатывать любые материалы под заданным углом.

Блестящая кромка

Метод может быть применен только для черной стали.

Резка под острым углом

В нормальных условиях при раскрое необходимо закруглять углы или резать «с петлей».

Применив уникальную функцию резки углов в Smart Manager, которая отвечает за контроль мощности, скорости, давления воздуха, фокусировку и другие важные параметры, можно в моменте получить острый угол отличного качества.

Раскладка с помощью камеры

Опция позволит получать детали на частично отработанном материале, снижая общий отход металла на производстве.

Компенсация теплового фокуса

Большая мощность означает большее изменение теплового фокуса. Данная функция устраняет эту проблему для повышения стабилизации процесса резки.
