Комбинированный электромеханический
координатно-пробивной пресс с лазером
ERL-300

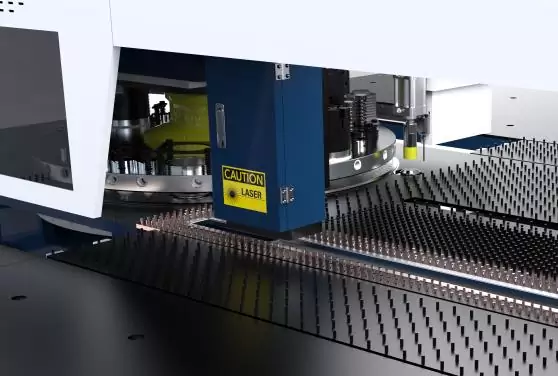

Координатно-пробивные лазер-прессы серии ERL созданы для эффективной обработки
деталей, сочетающих технологии штамповки, такие как формовка, перфорация, накатка
роликом, со сложным контуром, который вырезается лазером.
Данный пресс поддерживает
использование DROP-IN мультитулов MATE
Конструктив
01/04

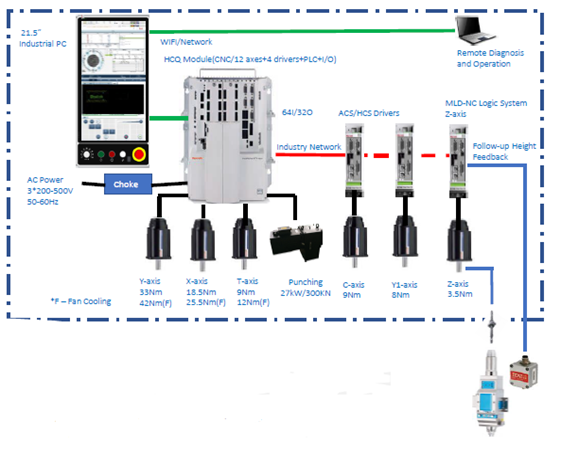

ЧПУ Rexroth MTX на базе промышленного PC
Отлично подходит для поддержки высокоскоростного револьверного пробивного пресса с ЧПУ.
Интегрированный компьютер управления ЧПУ, приводы, PLC и система ввода-вывода, которая образует архитектуру системы ЧПУ с очень небольшим количеством внешних соединений.
Total DC Drive Шина постоянного тока имеет функции энергосбережения.

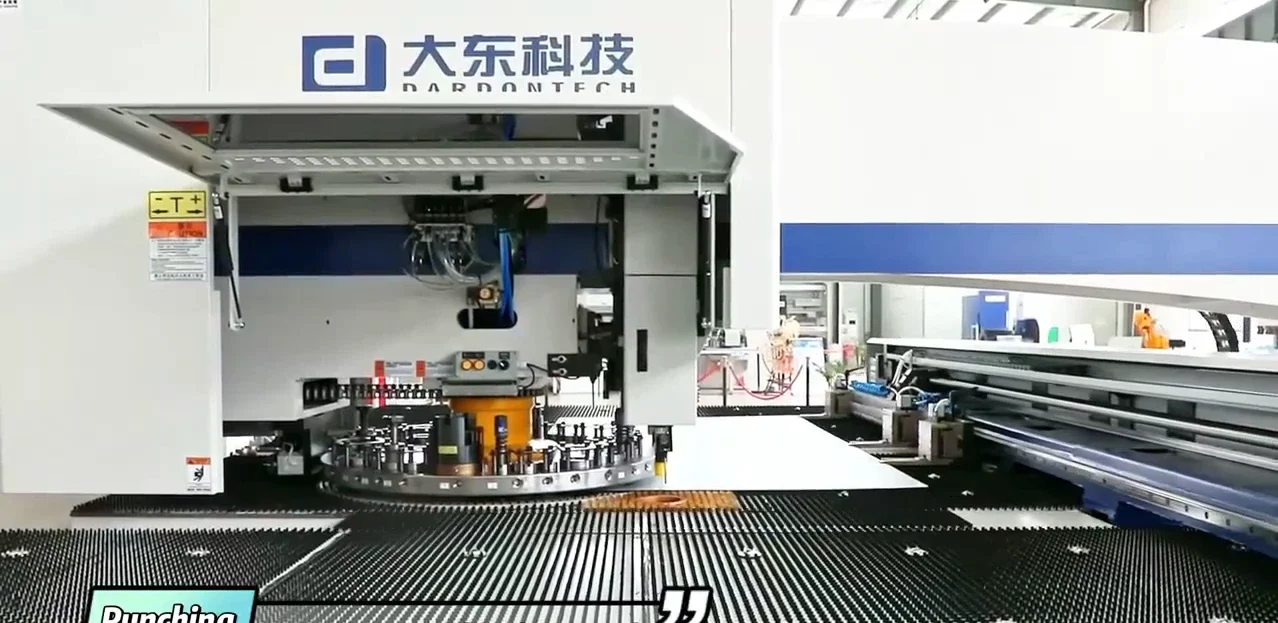

Dardontech ERL-300
Смотреть видео — 1:38
Револьвер
Револьвер и оснастка
Инструментальная система - Thick Turret используется в качестве стандарта на прессах Dardontech.
Прецизионные износостойкие держатели направляющих револьверной головки попарно вытачиваются на большом обрабатывающем центре.
Широкий набор возможных конфигураций револьвера позволяет подобрать оптимальный набор инструмента для каждого пользователя.
Система вращения индексных станций
Компоненты от мировых брендов
Система ЧПУ
(Германия)
Rexroth
Серводвигатель
(Германия)
Rexroth
Линейные направляющие
(Германия)
Rexroth
Шариковый винт
(Германия)
Rexroth
Подшипник
(Германия)
Leipzig
Зубчатый ремень
(Германия)
Continental
Муфта
(Япония)
MIKI PUllEY
Пневматические компоненты
(Тайвань)
Airtac
Редуктор
(Япония)
Shimpo
Выключатель
(Южная Корея)
LS
Опции
и характеристики

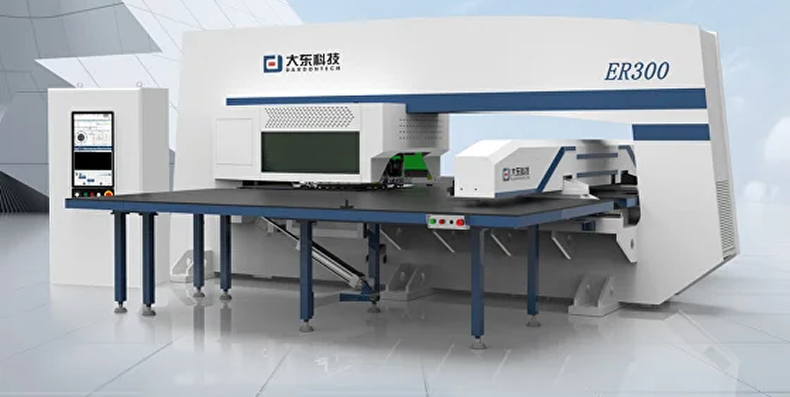

Dardontech ERL 300
Револьвер на 20 станций: 10B + 2C + 8 index
Револьвер 32 станции: 16A/10B/2C + 4Di
Револьвер 42 станции: 24A/12B/2C + 2Bi + 2Di
Револьвер 42 станции: 24A/12B/2C + 4Di
Поддержка DROP-IN мультитулов MATE
DROP-IN мультитулы MATE на 8Ai или 3Bi
Автоматическая система смазки инструментов
Автоматические зажимы с индивидуальным перемещением

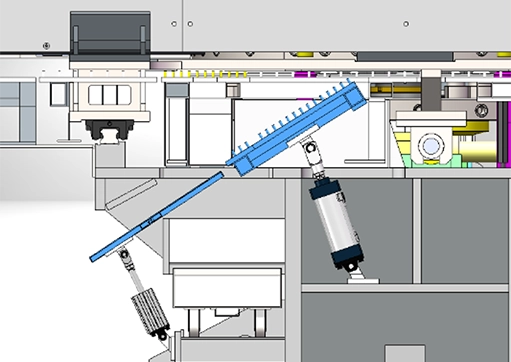

Вакуумный конвейер удаления отходов

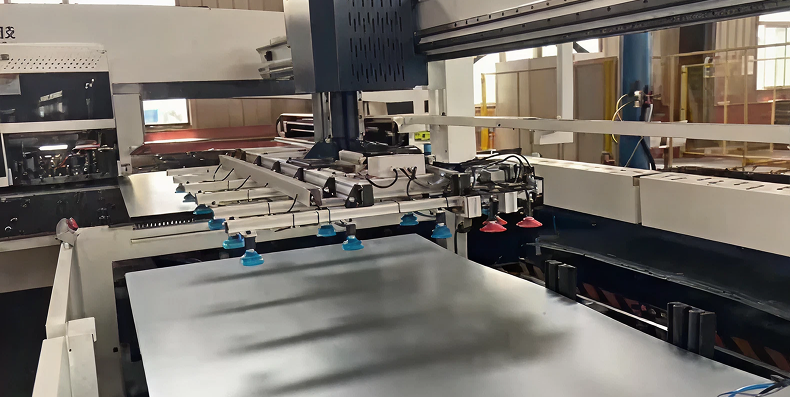

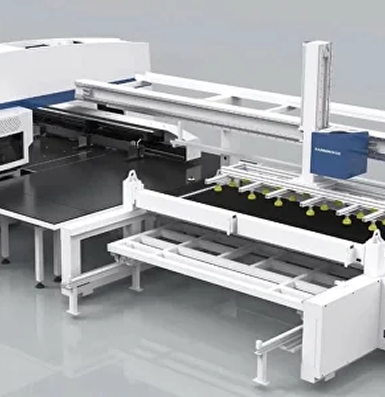

Система загрузки-выгрузки COMPACT
| Параметр | Ед. изм. | ERL 300 |
|---|---|---|
| Ударное усилие | тонн | 30 |
| Высота стола | мм | 950 |
| Макс. размер листа без перехвата | мм | 1.500 x 2.500 |
| Макс. размер листа | мм | 1.500 x 1.500 |
| Макс. толщина листа | мм | 6,35 |
| Диагональная скорость X, Y | мм | 120 |
Особенности
Лазерного блока

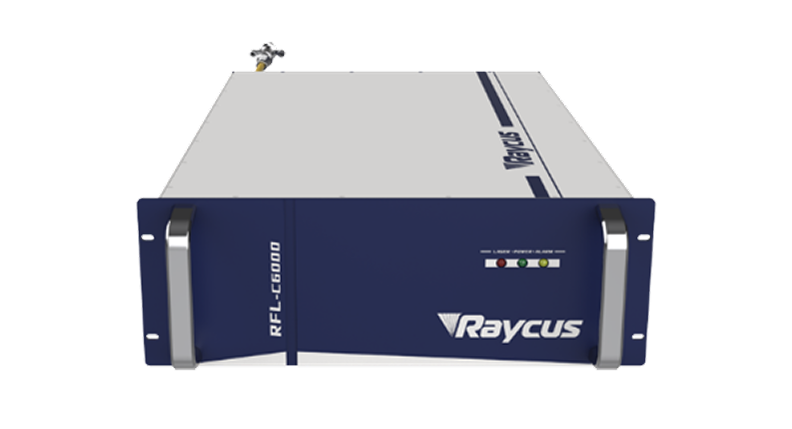

Лазерный источник Raycus
- КПД до 40%
- Чрезвычайно высокая постоянная стабильность мощности/энергии
- Длительный срок службы – до 100 000 часов
- Оптимизация качества луча для конкретного применения
- Недорогое и компактное решение с использованием полупроводникового оптического волокна в качестве среды генерации лазера
- Без газа для генерации луча
- Малый размер, легкий вес, не требует обслуживания
О компании Dardontech
DARDONTECH – компания, основанная в марте 2013 года, является крупнейшим производителем оборудования для обработки листового металла с ЧПУ, располагается на севере Китая. В августе 2018 года компания инвестировала 260 миллионов долларов в создание интеллектуального промышленного парка с ЧПУ оборудованием, специализирующегося на производстве координатно-пробивных прессов, листогибочных прессов, установок лазерной резки, а так же систем автоматизации оборудования.
В настоящее время Dardontech обладает 23 запатентованными технологии, 2 изобретениями и 2 авторскими правами на программное обеспечение.
В 2018 году компания заключила соглашения о сотрудничестве с Нанкинским университетом науки и технологий, Военно-гражданской интеграцией Циндао Колледж и другими учреждения.
Продукция Dardontech широко используется в отраслях обработки холодной штамповки, таких как производство электро-шкафной продукции и электроэнергетических деталей, металлической мебели, отделочных фасадных кассет, бытовой техники, лифтового оборудования и эскалаторов, металлических и противопожарных дверей, оборудования для вентиляции и кондиционирования воздуха, кухонного оборудования, оргтехники, фурнитура, медицинская техника, освещение и много другого.
О Steel Genius
Наша философия –мы не просто продавцы оборудования, а партнёры в вашем производственном процессе, обеспечивающие поддержку в течение всего срока эксплуатации оборудования.
Монтаж и пуско-наладка
Установка и запуск оборудования проводится опытными специалистами, регулярно проходящими обучение на Заводе-изготовителе
Обучение персонала
Инженер уедет только тогда, когда удостоверится, что персонал Заказчика способен самостоятельно эксплуатировать оборудование
Удаленное техническое сопровождение
В любое время, написав в мессенджеры или позвонив по телефону
Выездной ремонт или диагностика
От 48 часов с момента получения заявки
Запчасти в наличии
Склад в Москве, доставка 2-5 дней
